EXPERIENCE 60 Classic - Trenažni F3A model Nazaj na članke
Model building | Wooden construction

Model je na prvi videz enak kot mala verzija 30, vendar pa imajo krila in višina drugačno geometrijo. Višinski stabilizator je večji, profiliran in ima navzdol povešeni polovici. Kaputaža in kabina sti iz kalupov, izdelani v steklenem laminatu.

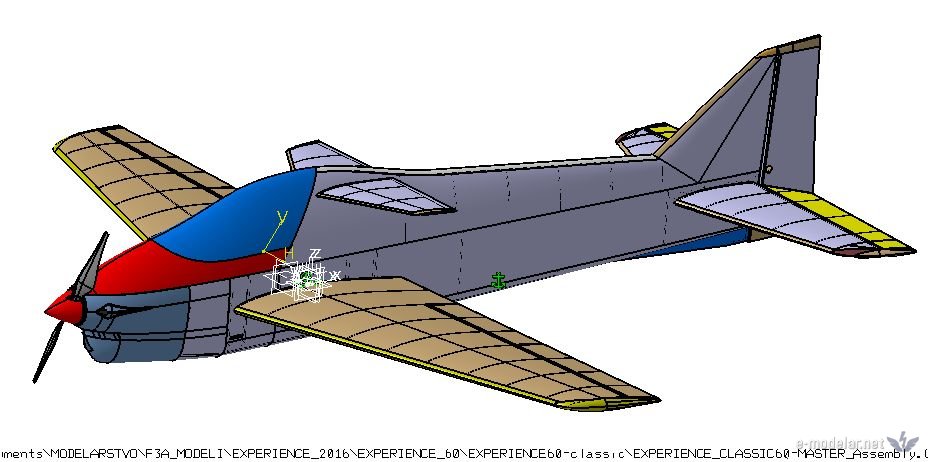

Konstrukcija

Potem ko je bil laširan in večkrat leten EXPERIENCE 30, sta klubska kolega in prijatelja Sašo Pavko in Janez Štular predlagala, da se lotim še konstrukcije in izdelave modela v velikosti 50/60, ki bi zamenjal njune  sebartove Wind 50 modele. Želela sta si namreč gradnje v lastni režiji. Pridružil se je nato še Robert Rodman s krasa.

Konstrukcija je klasična; Rebra trupa iz vezane plošče, rebra kril razen prvega in tretjega iz balze, rebra višine razen prvega iz balze, canalizer rebra iz balse.
Kaputaža je iz steklene tkanine z dodanim obronim rebrom in zatiki za pritrditev na trup brez vidnih vijakov. Kaputaža je prav tako iz laminirane steklene tkanine, ojačana z rebri in pritrjena na model prek prednjega okroglega zatika in zadaj prek dveh zatikov in vzmeti, ki omogočajo hitro montažo/demontažo. Podvozje je karbonsko iz HK.
Krila so deljena in povezana s trupom prek Al bajoneta dimenzij Fi20x1x500mm
Višinsko krmilo je iz dveh polovic, ki sta povezani med seboj in trupom po prekrivanju preko karbonskega bajoneta in z lepljenjem.

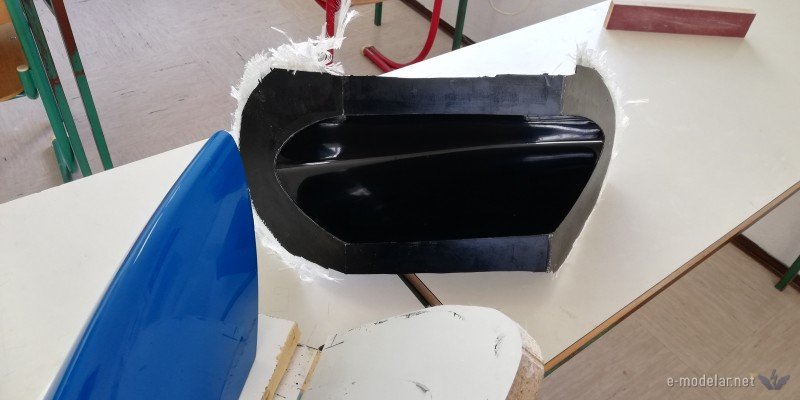

Kalup - kabina

Pramodel je bil 3D print, ki je bil za kalup pripravljen pri ličarju. Vse delo okoli kalupa sta prevzela Robert Rodman in izkušeni izdelovalec Peter Stegovec.

RC oprema modela

Servo mehanizmi:

Krila:      SAVÖX SH-0255MG SERVO DIGITAL (2x)
Višina:   SAVÖX SH-0255MG SERVO DIGITAL (2x)

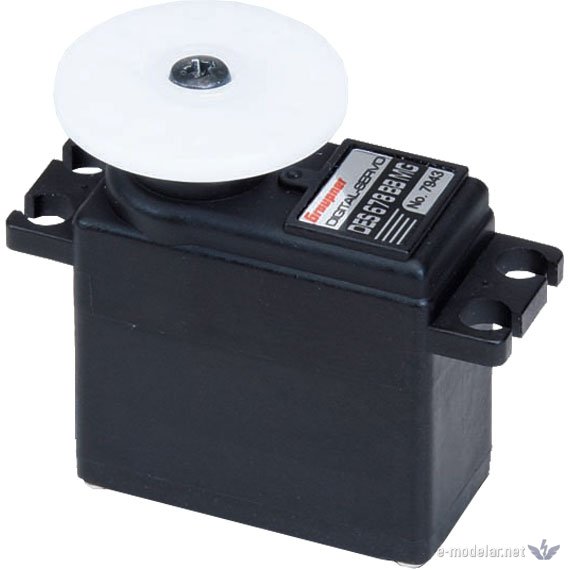

Smer:    GRAUPNER DES 678 BB MG DIGITAL SERVO

Prototipni model:

Krila:      SAVÖX SH-0255MG SERVO DIGITAL (2x)
Višina:   SAVÖX SH-0255MG SERVO DIGITAL (2x)
Smer:    GRAUPNER DES 678 BB MG DIGITAL SERVO
Sprejemnik: FUTABA FASST R617

Pogon modela







Pogon je predviden za akumulatorje velikosti 4000-5000mAh in v konfiguracijah 5 ali 6s.

Pogon na 5s

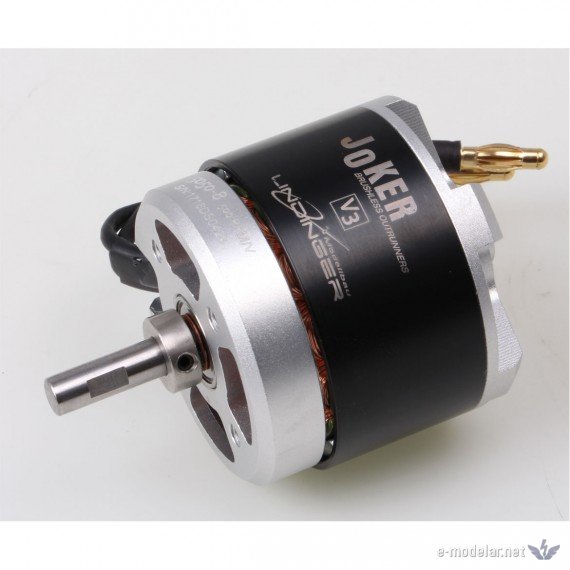

Motor PLANET-HOBBY JOKER 5050-8 V3 500 KV
Propeler: Graupner E-prop 16x10
Krmilnik:   80 -100A (2-6s) z BEC
Akumulator:  4000-5000mAh -5s, 25-30C
Možni so tudi drugi motorji z obrnjeno montažo in podobnim KV ter težo 280-370g.

Pogon na 6s

Motor PLANET-HOBBY JOKER 5060-7 V3 377KV
Propeler: Graupner E-prop 16x10 -17x10
Krmilnik:   80 -100A (2-6s) z BEC
Akumulator:  3700-4500mAh -6s, 25-30C
Možni so tudi drugi motorji z obrnjeno montažo in podobnim KV ter težo 280-370g.

Pogon prototipnega modela:

Motor PLANET-HOBBY JOKER 5050-8 V3 500 KV
Propeler: Graupner E-prop 16x10
Krmilnik:   JETI SPIN 80 PRO, (2-8s) z BEC
Akumulator:  Rhino 4900 5s -20C

Izdelava trupa

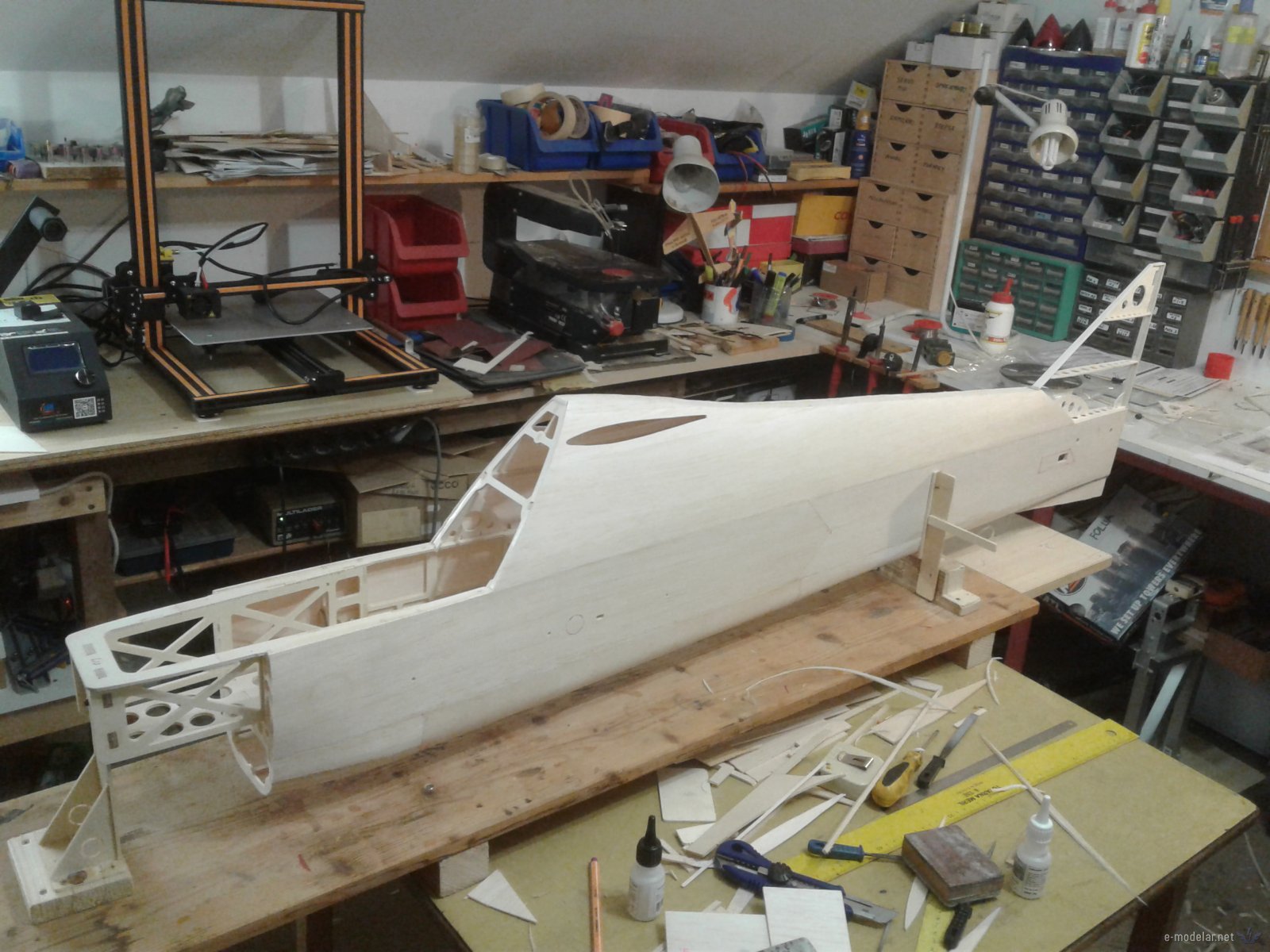

Gradnja poteka od začetka na ravi modelarski deski, nato pa sem si pogal z nekaj dodatki.

Izdelava kril

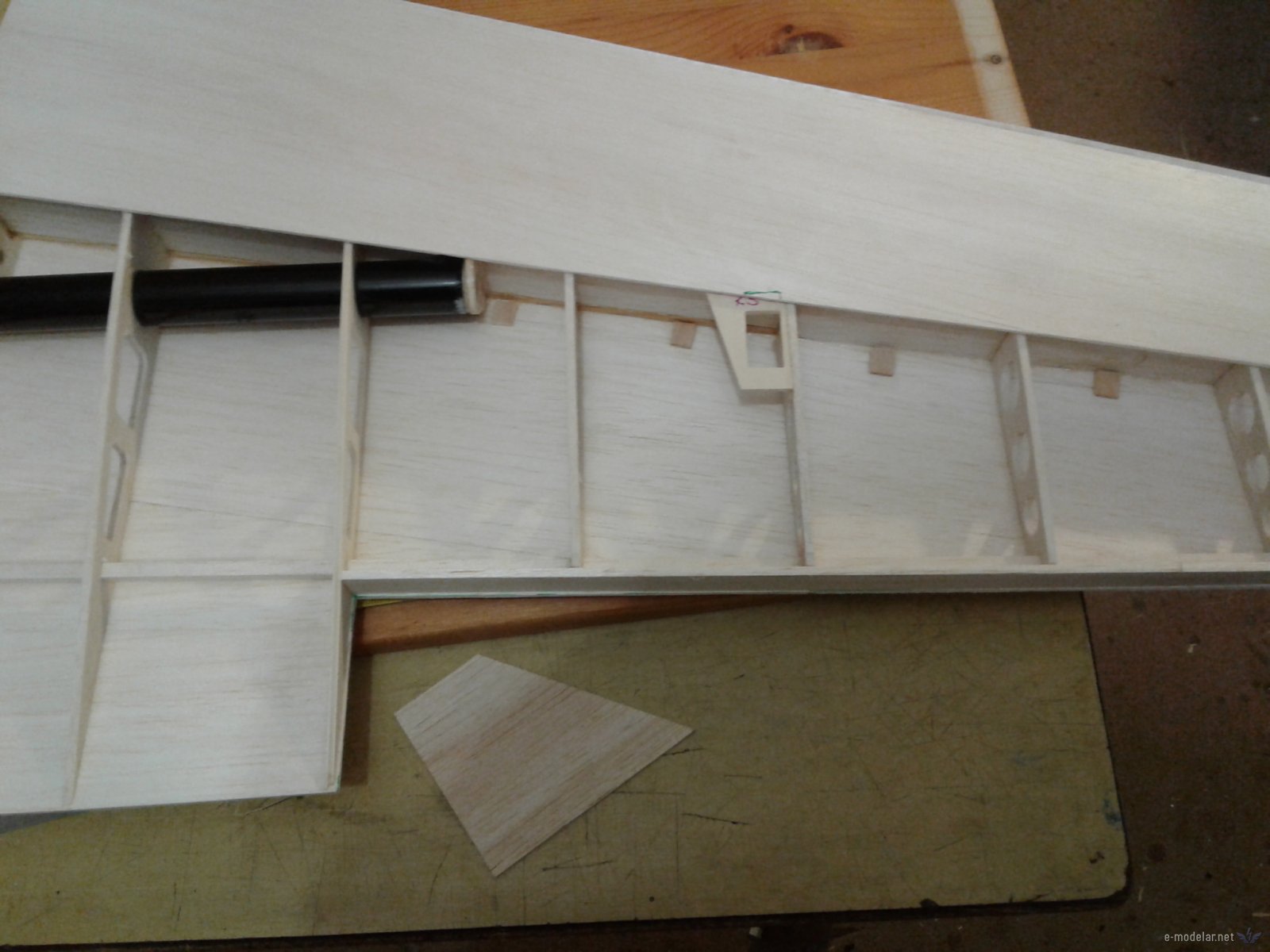

Gre za klasično gradnjo na modelarski deski.

Izdelava višincev

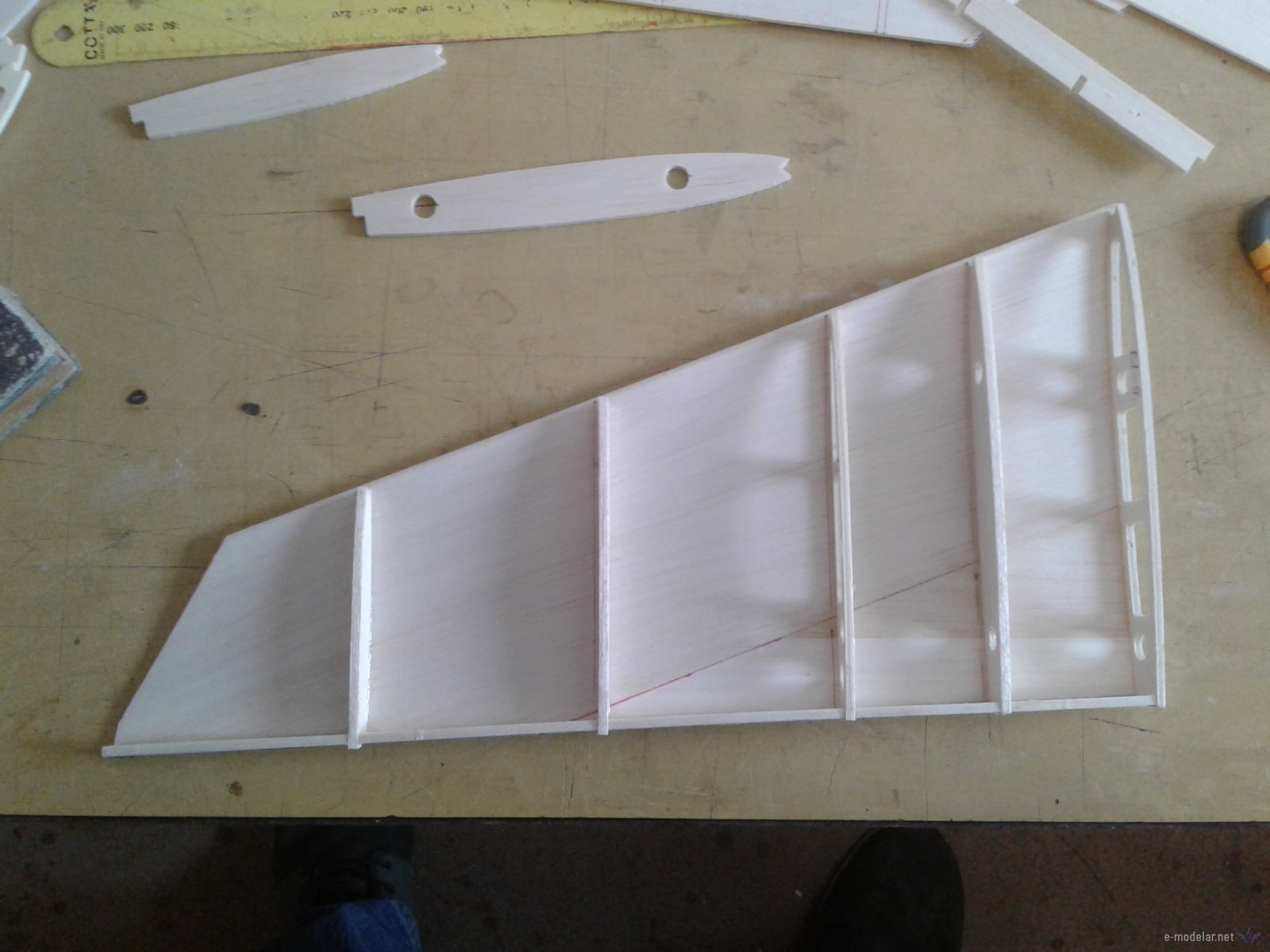

Gre za klasično gradnjo na modelarski deski.

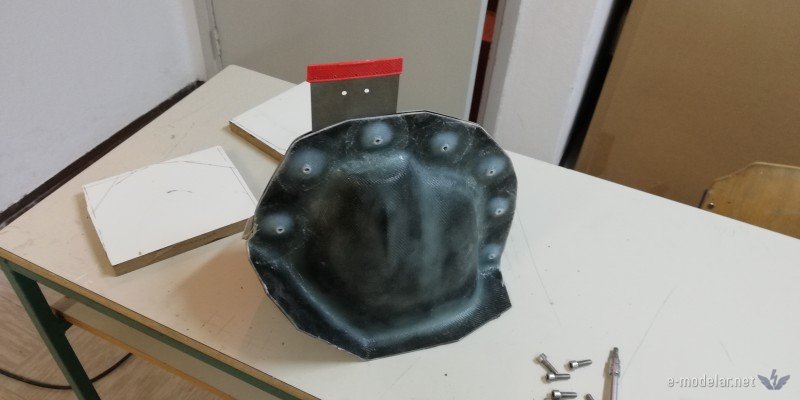

Kalup - kaputaža

Pramodel je bil 3D print, ki je bil za kalup pripravljen pri ličarju. Vse delo okoli kalupa sta prevzela Robert Rodman in izkušeni izdelovalec Peter Stegovec.

Prototipni model

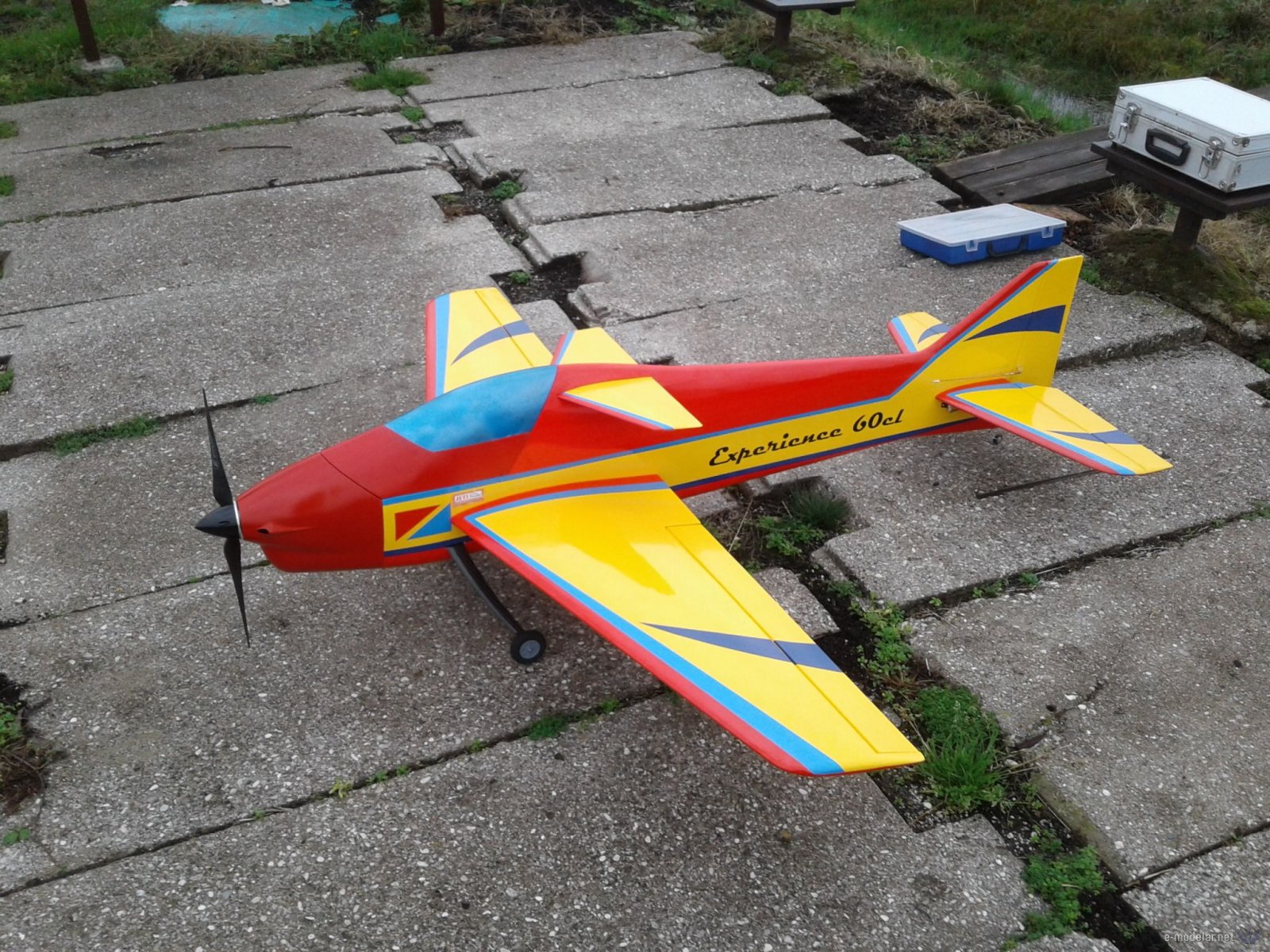

Prototip  ima še 3D printano kaputažo in kabino. Barvna shema je moja tipična.

EXPERIENCE 60 Classic - lastnik in graditelj Robert Rodman iz Komna

Več o nastanku tega modela je na forumu Modelarji:
http://forum.modelarji.com/viewtopic.php?f=29&t=97511

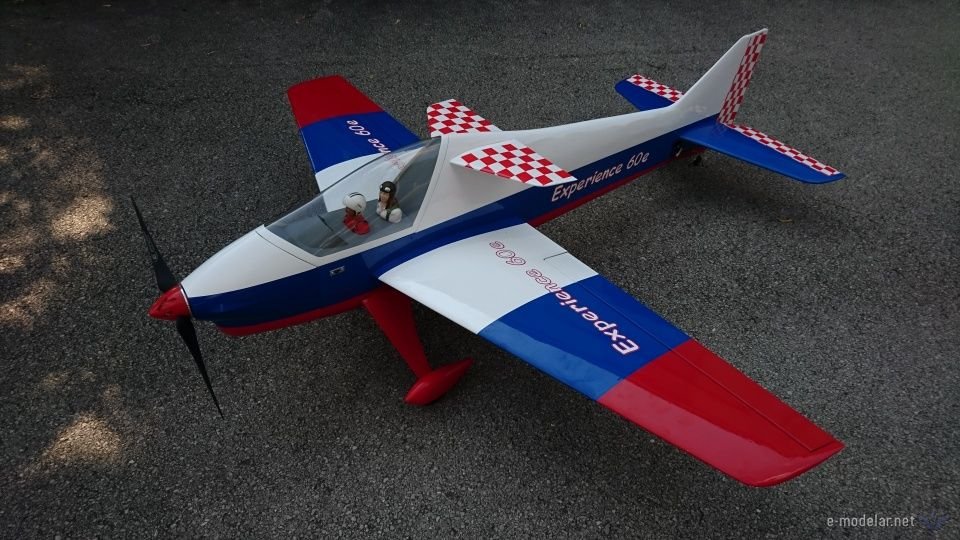

EXPERIENCE 60 Classic - lastnik in graditelj Sašo Pavko iz Ljubljane

Model je Sašo gradil večinoma skupaj s prijateljem Janezom Štularjem.
Design je poseben, model zelo všečen, ker ima tudi pilota in boljšo polovico, pokrita s prozorno kabino, ki je bila potegnjena prek posebnega pramodela.
